Урок 1. Пример создания проекта в личном кабинете

Разберем как создать проект, например это будет правление светом. Наша задача — сделать так, чтобы при срабатывании датчика движения включался свет. Для этого нужно выбрать подходящие устройства. В нашем случае это будут датчик движения и модуль реле. Можно также посмотреть урок на видео: youtube.com, rutube.ru, dzen.ru или vkvideo.ru.

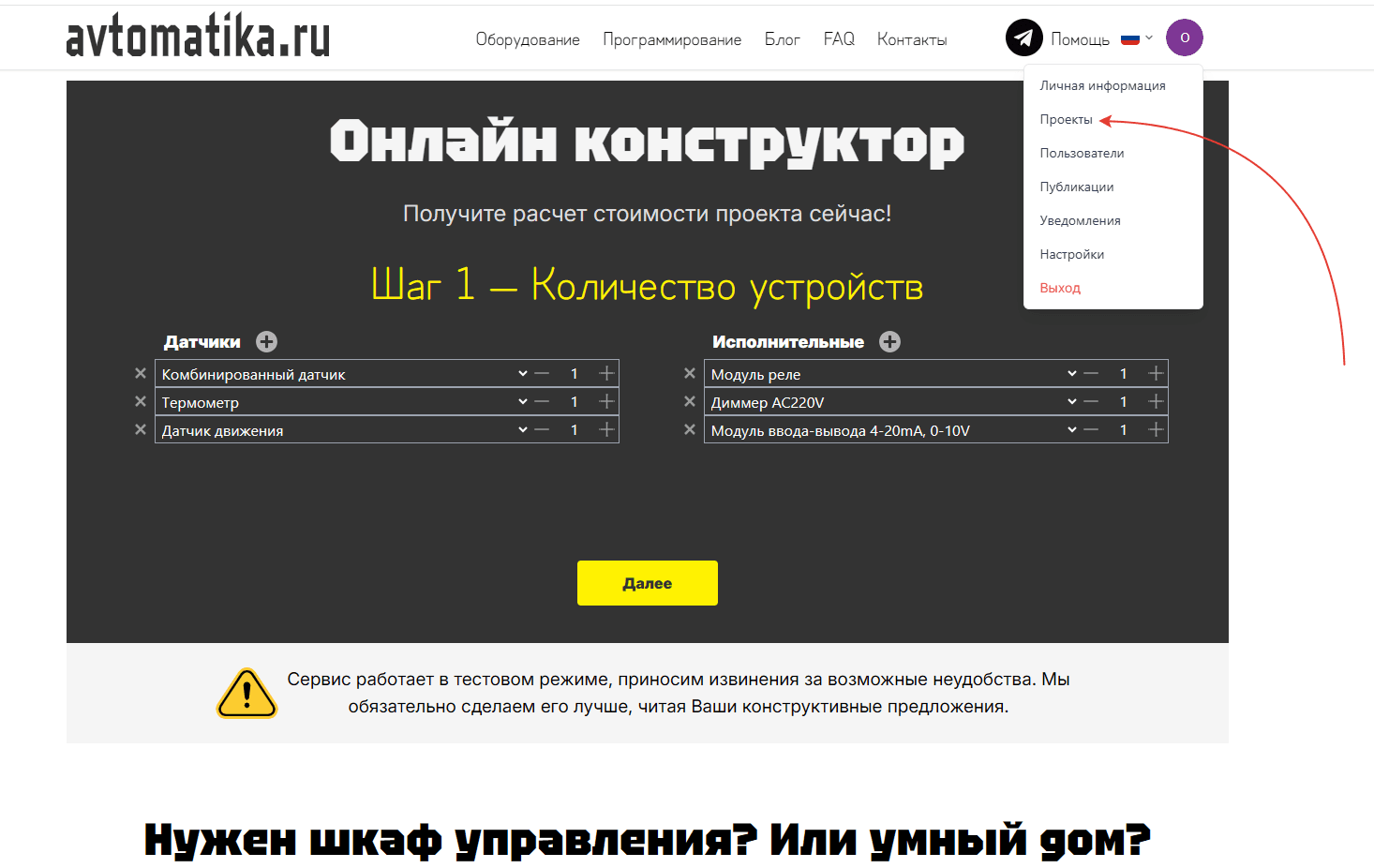

Чтобы реализовать функцию включения света по датчику движения нужно создать новый проект. Для этого на сайте avtomatika.ru нужно перейти в раздел «Проекты», нажав на иконку аватарки пользователя в правом верхнем углу экрана.

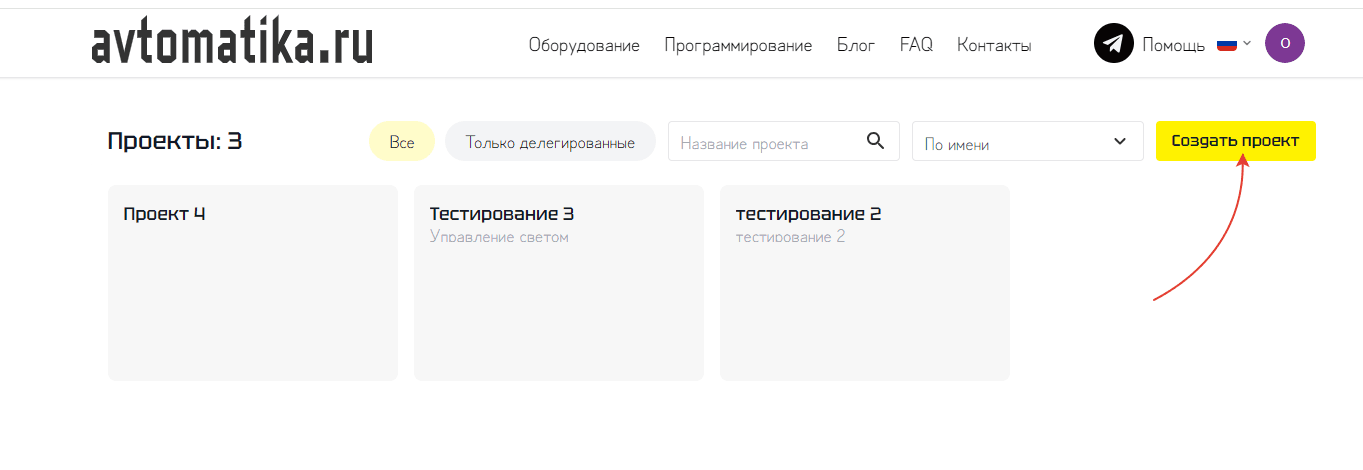

Далее нажать на кнопку «Создать проект», которая располагается по правую сторону страницы.

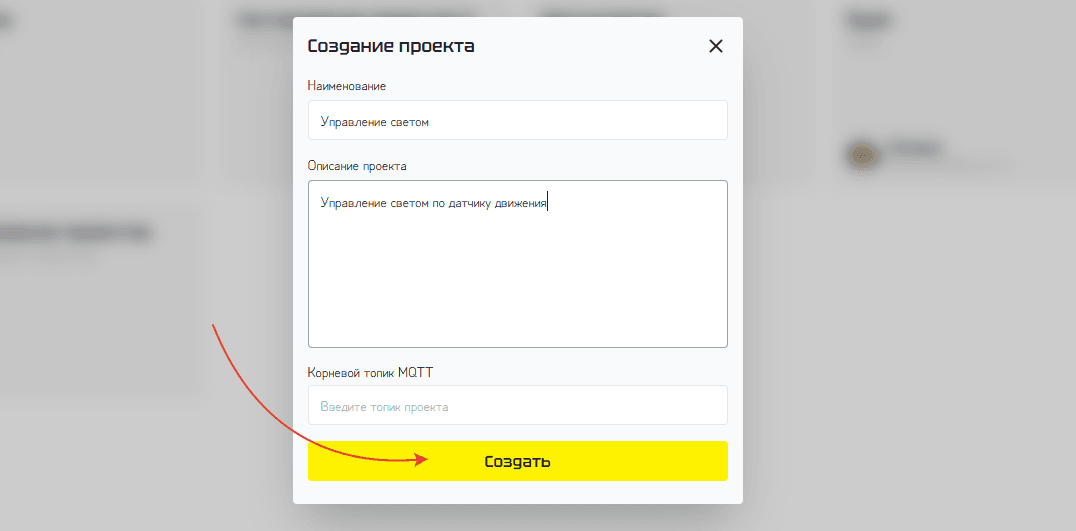

Откроется диалоговое окно «Создание проекта». В строку «Название проекта» вводим название «Управление светом». Строку «Описание проекта», которая располагается ниже, можно заполнить, либо пропустить. Строку «Корневой MQTT топик» мы так же можем пропустить. Далее жмём на жёлтую кнопку «Создать».

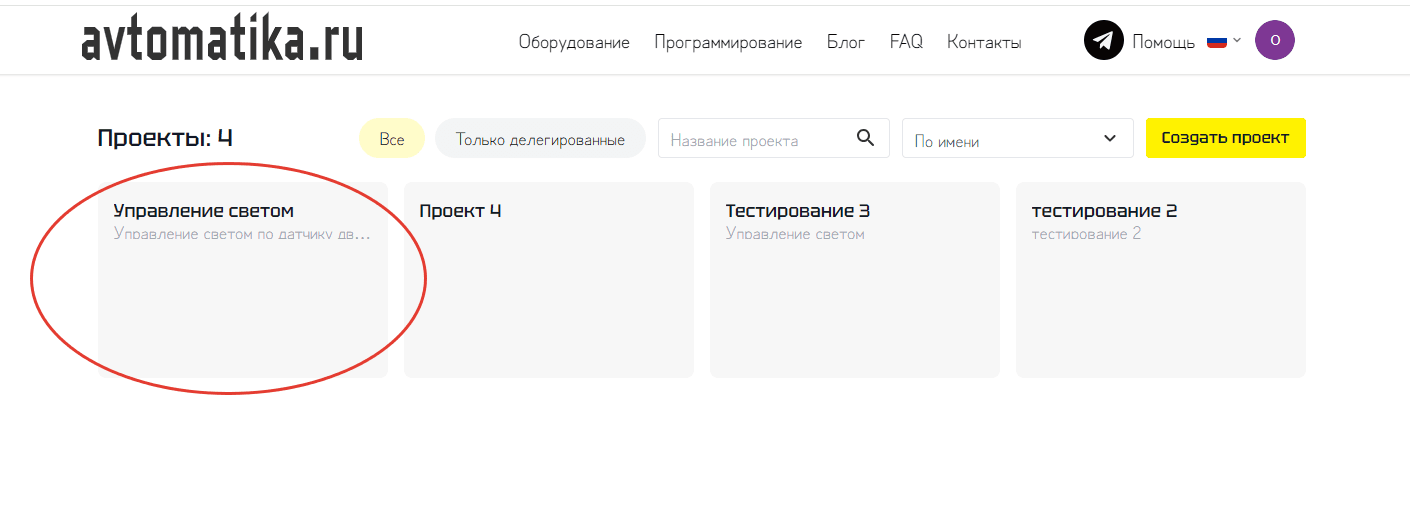

Чтобы войти в созданный проект нужно кликнуть на карточку нового проекта.

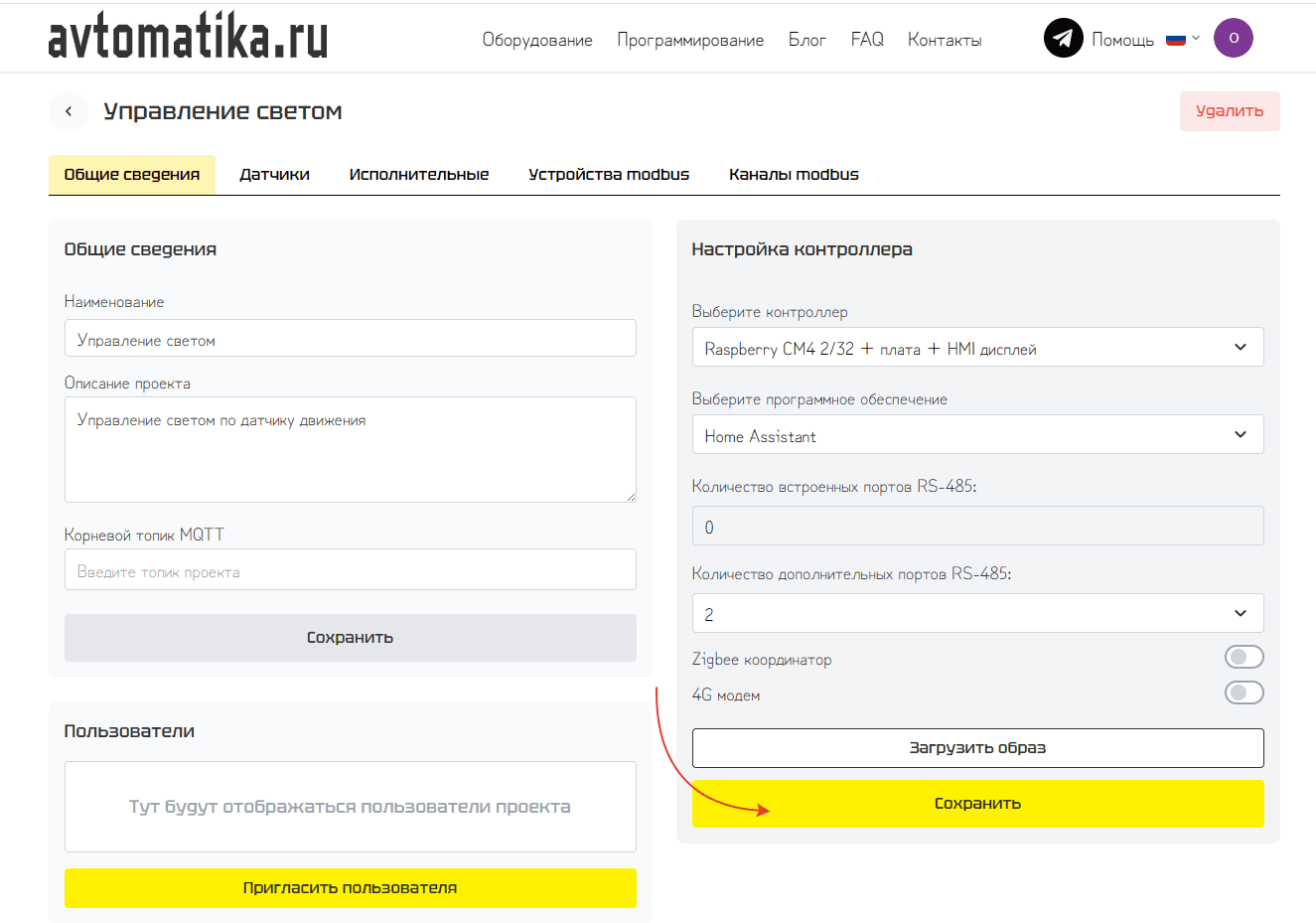

Откроется страница проекта, на первой вкладке «Общие сведения» кроме введённой при создании проекта информации есть настройка каонтроллера. Нажимаем на выпадающий список «Выберите контроллер» и ищем пункт «Raspberry CM4 2/32 + плата + HMI дисплей». Переходим к графе «Выберите программное обеспечение» и ищем пункт «Home Assistant». В количестве дополнительных портов выставляем значение «2». Сохраняем, нажав на желтую кнопку «Сохранить».

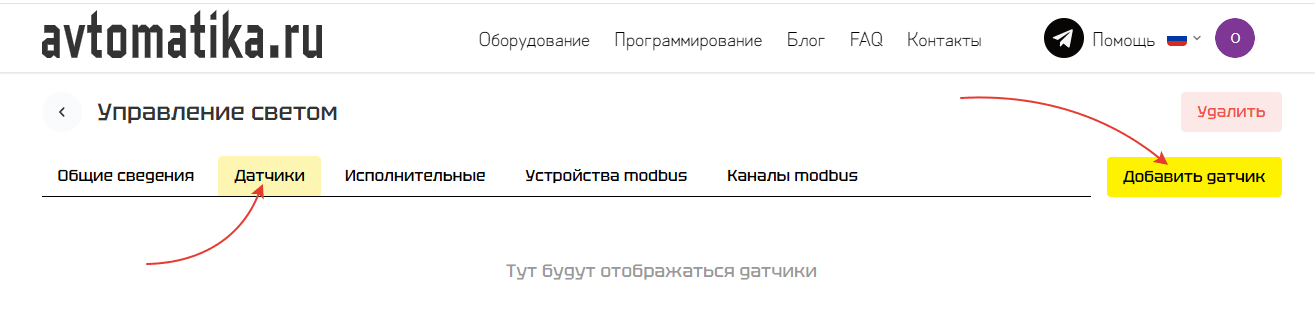

После, для добавления устройства, ищем вкладку «Датчики», добавляем датчик при помощи кнопки «Добавить датчик».

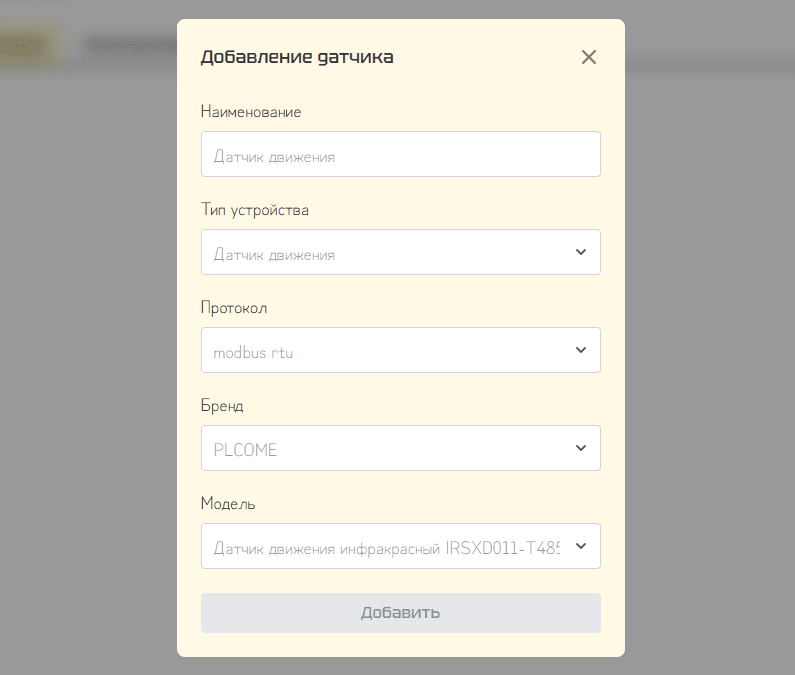

В открывшемся диалоговом окне «Добавление датчика» один раз жмём выпадающий список «Тип устройства» и ищем пункт «Датчик движения». В графе протокол выбираем modbus rtu. Далее, нажав на стрелку в графе «Модель» ищем пункт «Датчик движения инфракрасный IRSXD011-T485».

Сохраняем, нажав кнопку «Добавить» и на вкладке «Датчики» появляется карточка добавленного устройства.

Далее ищем вкладку «Исполнительные». Для добавления исполнительного устройства жмём на кнопку «Добавить исполнительное устройство», ищем графу «Тип устройства» и выбираем пункт «Модель реле». Далее переходим к графе «Протокол» и выбираем пункт modbus rtu. Затем ищем графу «Модель» и выбираем пункт «Модуль реле 2 канала MA01-AACX2220, 2DI 2AI» и сохраняем, нажав зелёную кнопку «Сохранить».

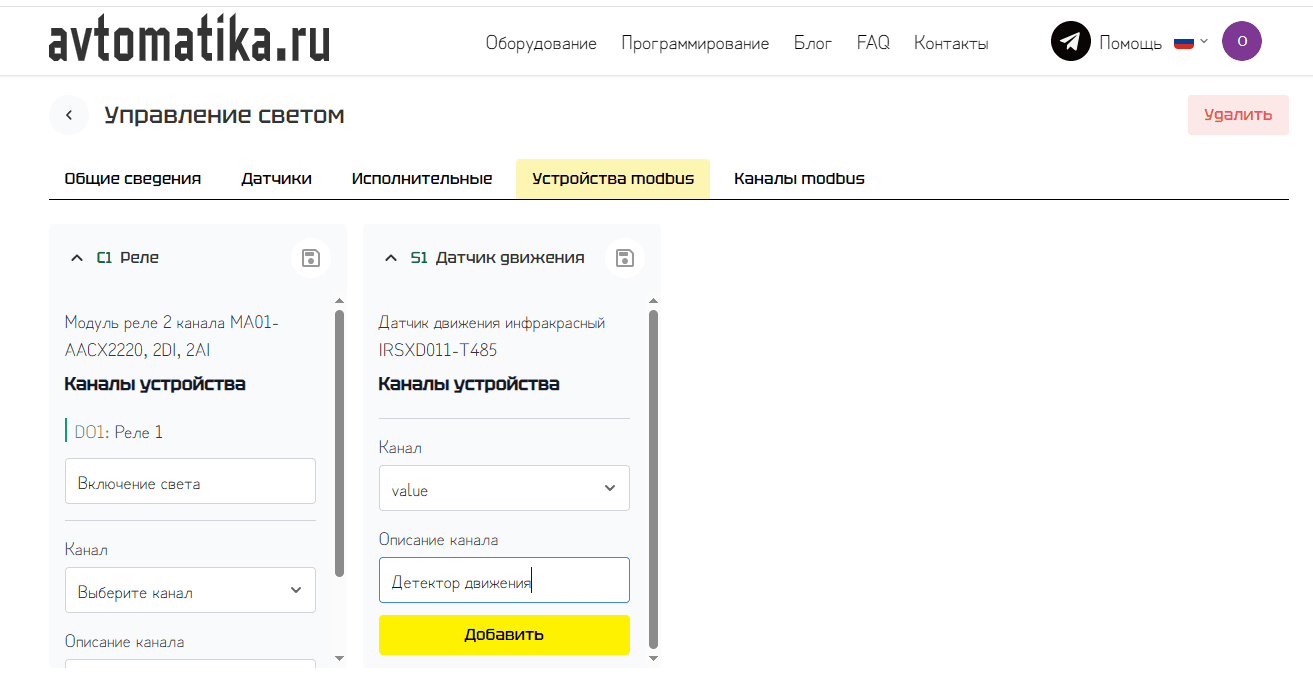

Переходим во вкладку «Устройства modbus» и в графе C1 - Исполнительное1 в первом канале устройства DO1 Реле 1 в ячейке описания пишем функцию «Включение света».

В графе S1 - Датчик1 в канале устройства value Детектор движения пишем ответную функцию «Движение в комнате». Включение света будет работать от замеченного движения. Сохраняем, нажав на зелёную кнопку «Сохранить».

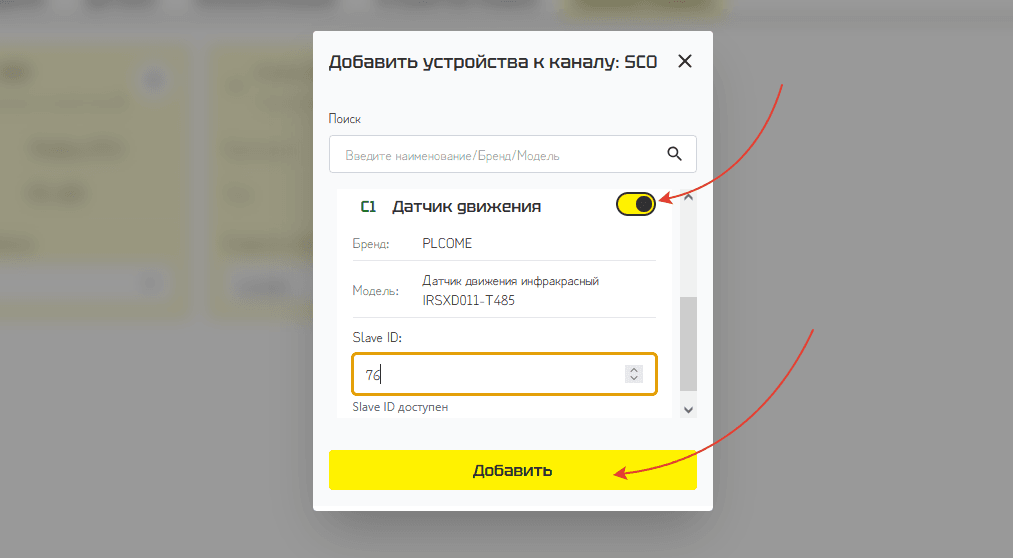

Во вкладке «Каналы modbus» распределяем наши устройства по каналам. Нажимаем на круглую кнопку «+» возле графы «Канал: SC0» и добавляем в него датчик движения.

Для этого активируем переключатель справа от наименования устройства. В ячейке Slave ID вписываем адрес «76». После сохраняем, нажав кнопку «Добавить».

Чтобы добавить реле во второй канал, повторяем те же действия, но уже с каналом «SC1». В ячейке Slave ID вписываем адрес «69». После сохраняем, нажав кнопку «Добавить».
